BPD 18

Jumta segums

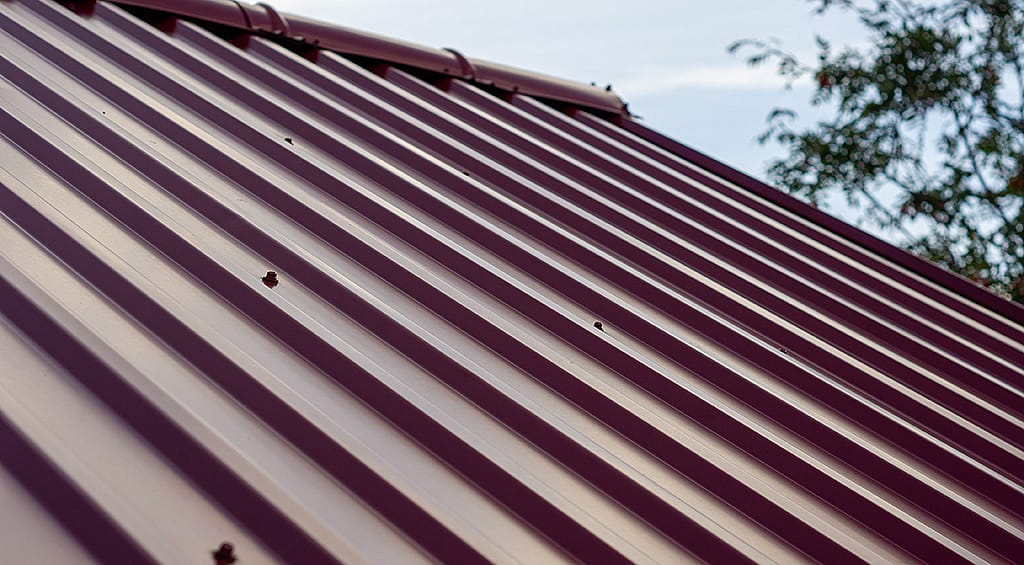

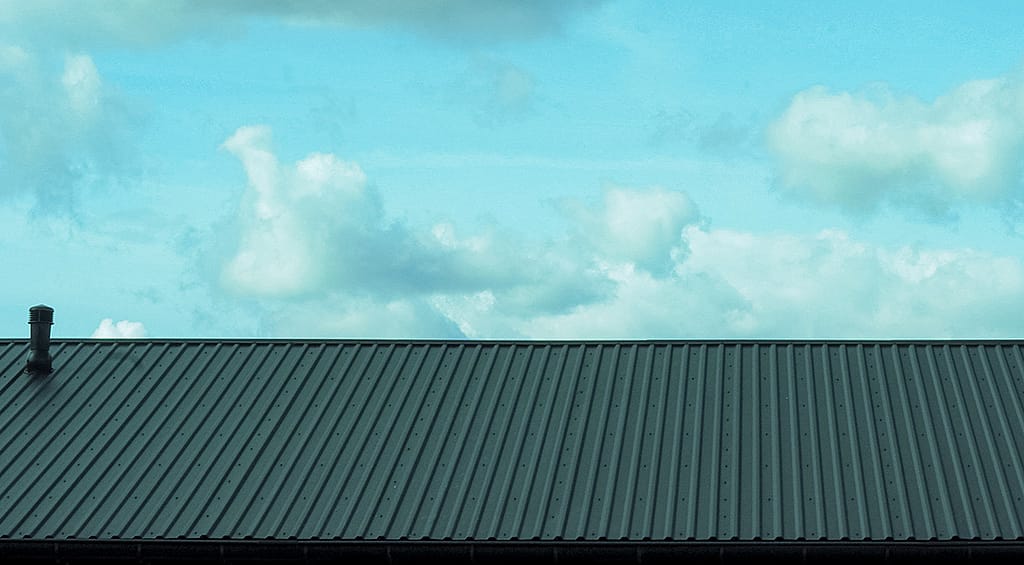

Trapecveida jumta segums, ko parasti izmanto ražošanas un lauksaimniecības ēku lielo jumtu segumam, bet tas ir ideāli piemērots arī dzīvojamām mājām.

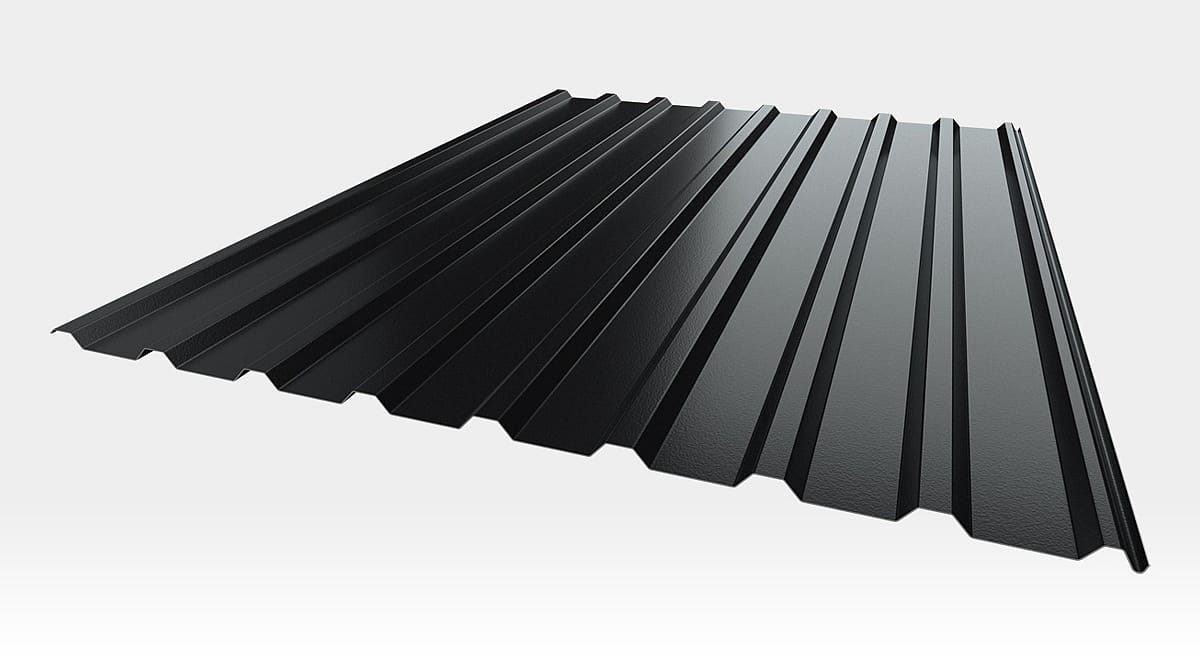

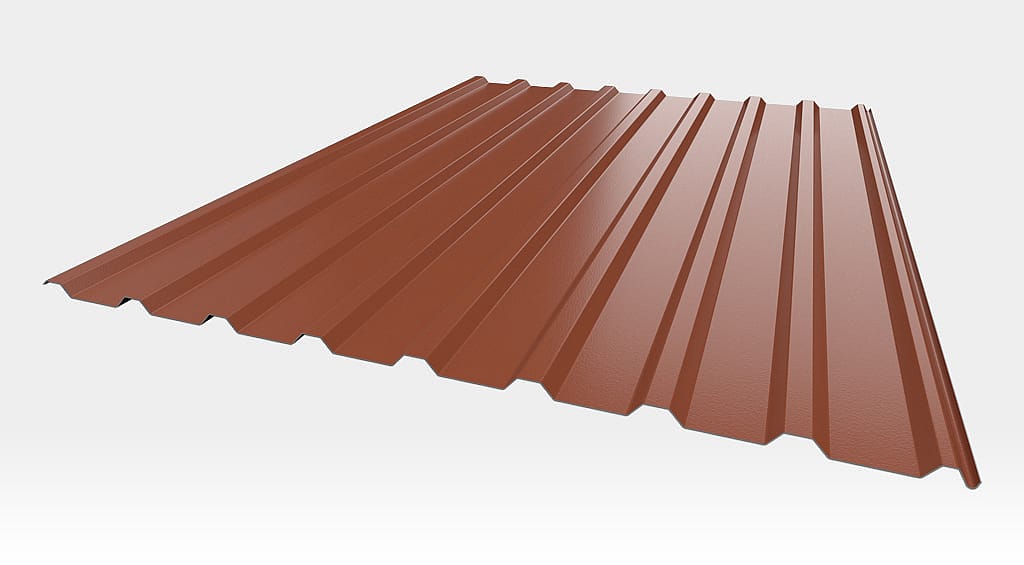

Trapecveida jumta segums | Borga BPD18

Borga loksnes BPD 18 ir tradicionāla izskata un plaša pārklājuma, tāpēc tās ir lieliska ekonomiska alternatīva tradicionālajām 20 mm profilētajām loksnēm. Asimetriskā forma ar platākām rievām augšpusē un šaurām rievām apakšā piešķirs jumtam nenovecojošu izskatu. Tām ir īpaša rieva ūdens novadīšanai, tāpēc lietus ūdens neplūst caur savienojumiem.

Šis dakstiņu skārds ir izgatavots no pasivēta tērauda, ​​gruntēts, un tā virsma ir pārklāta ar poliestera P20, P30, P50 vai MATT P30 (matētu) slāni.

Lokšņu biezums: 0,4 mm / 0,5 mm / 0,6 mm.

Piezīme: interneta vietnē redzamie toņi var atšķirties no faktiskajiem toņiem (ir izvēlēti tuvākie RAL toņi).

Interesē trapecveida skārds sienām?

Piedāvājam Borga BPE18, Borga Ekonomi un citus mūsu profilus:

Fasādes segums

Profila dati

Trapecine stogo danga | Borga BPD18

Nominālais biezums tnom mm 0,5 0,6
Biezums aprēķinam tber mm 0,441 0,538
Svars m kg/m2 4,3 5,1
Deformācijas izturība fty N/mm2 250 250
Augstums mm 18 18
Seguma platums mm 1 808 1808
Min. garums mm 500 500
Maks. garums mm 9 000 10 000
Profila dati (aprēķināti saskaņā ar Eurocode)
Balsta reakcija, aizmugurējais balsts Rd kN/m 3,45 5,06
Balsta reakcija, 50 mm balsta platums Rd kN/m 11,80 16,98
Balsta reakcija, 100 mm balsta platums Rd kN/m 15,50 22,12
Savienojuma izturība pret bīdes deformāciju, savienošana Vf kN/m 15,9 28,8
Savienojuma izturība pret bīdes deformāciju, profila mala Vw kN/m 63,7 77,7
Savienojuma izturība pret bīdes deformāciju, kopējā L2Vgd kN/m 19,7 26,6
Moments, pozitīvā spiediena iedarbība Md kNm/m 0,478 0,630
Inerces moments, pozitīvā spiediena iedarbība Idef mm4/mm 23,4 30,4
Moments, negatīvā spiediena iedarbība Md kNm/m 0,434 0,578
Inerces moments, negatīvā spiediena iedarbība Idef mm4/mm 16,1 21,0
Maksimālais attālums starp balstiem pie koncentrētas slodzes 1,2 kN P mm 1000 1200
Piemērotība staigāšanai (c:c) tika aprēķināta, izmantojot 100 kg cilvēka svaru (m) 0,50 0,60
2 starpbalsti, jumta slīpums <14°, piestiprināts 0,44 0,54
>2 starpbalsti, jumta slīpums <14°, piestiprināts 0,43 0,64
2 starpbalsti, jumta slīpums <14°, nepiestiprināts 0,36 0,44
Toņu palete
Standarta toņi

Balts 9106 (RAL 9003)

Gaiši pelēks 7035 (RAL 7035)

Sudraba 9006 (RAL 9006)

Grafīta 0087 (RAL 7011)

Melns 9005 (RAL 9005)

Smilšu 1015 (RAL 1015)

Dzeltens 0453 (RAL 1002)

Gaiši zaļš 6011 (RAL 6011)

Zaļs 0510 (RAL 6020)

Gaiši zils 5015 (RAL 5015)

Zils 5010 (RAL 5010)

Ķieģeļu 8004 (RAL 8004)

Sarkans 0302 (RAL 3011-3016)

Ķiršu (RAL 3009)

Brūns 8017 (RAL 8017)

Tumši brūns 8717 (RAL 8019)

Alucinks (ALZN)

Premium toņi

Dubai balts

New York sudraba

Moscow pelēks

New York melns

Moscow sarkans

Dubai zils

Tokyo violets (hameleons)

Saistītie dokumenti

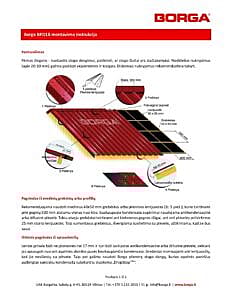

  • Montāžas instrukcija | Borga BPD18 (LT)
