Sienu segums

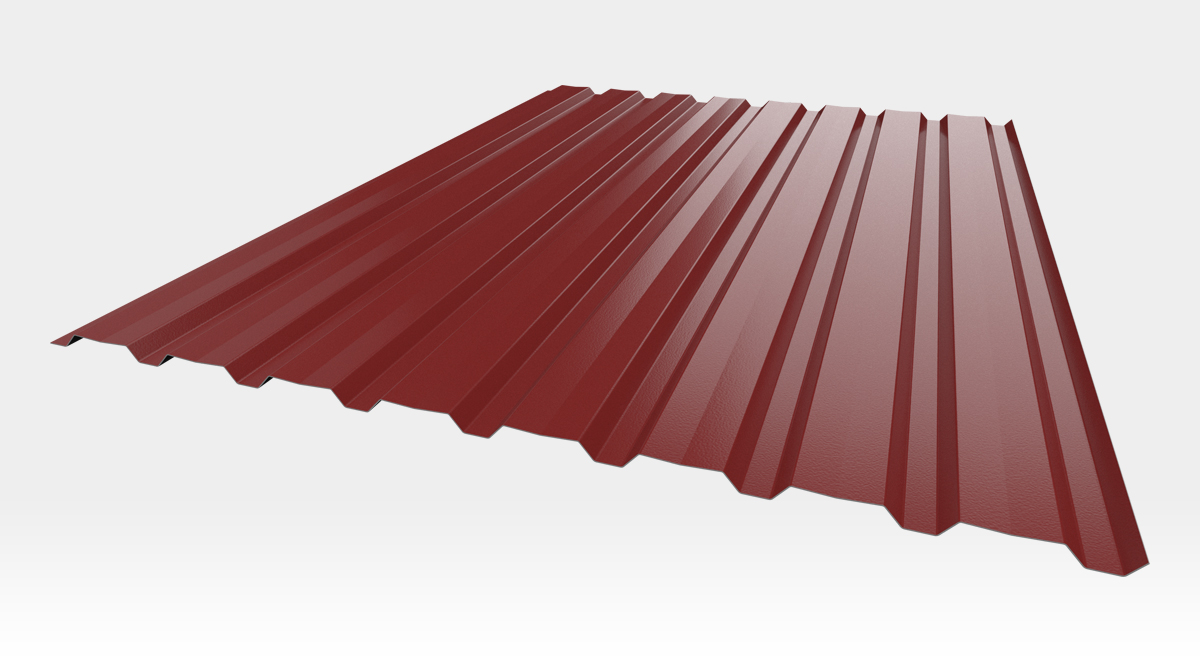

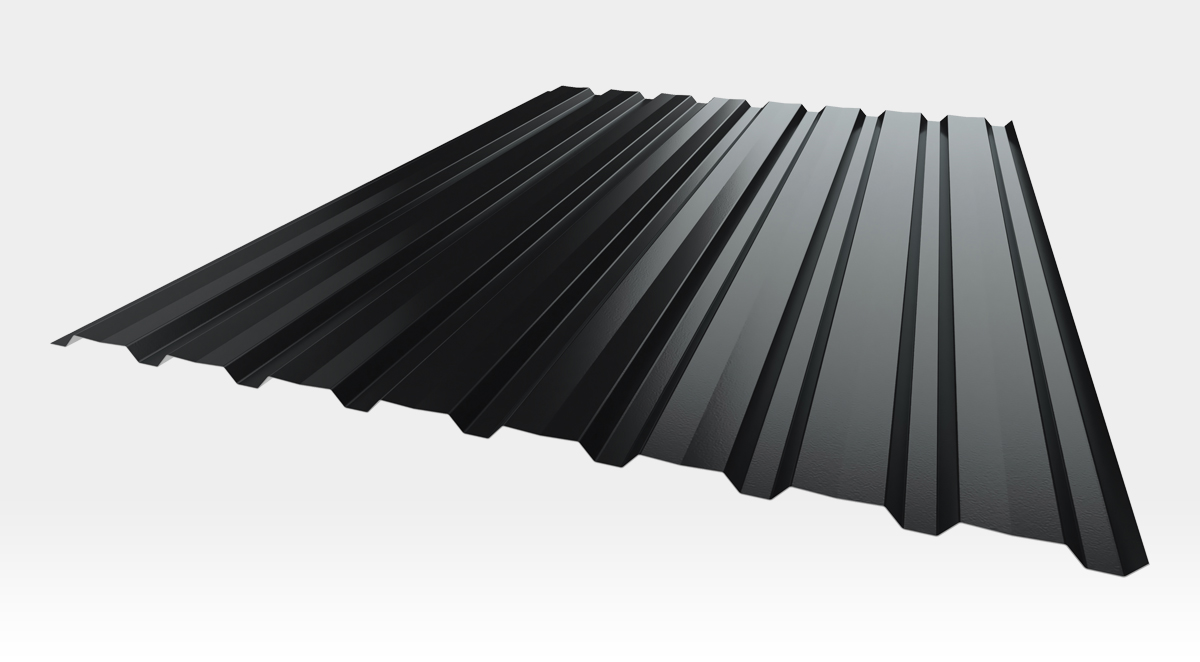

Parasti Borga VVP 18 profilus izmanto ražošanas un lielāku komerciālo un dzīvojamo ēku sienu apdarei. Šis modernais profils piešķirs ēkas fasādei dzīvīgu, tradicionālu un nenovecojošu izskatu. Šīs loksnes nodrošina lielu pārklājuma platību, tāpēc ir lieliska ekonomiska alternatīva gan fasāžu atjaunošanā, gan jaunu ēku būvniecībā. Var montēt horizontāli vai vertikāli.
Šis dakstiņu skārds ir izgatavots no pasivēta tērauda,
Lokšņu biezums: 0,5 mm / 0,6 mm.
Piezīme: interneta vietnē redzamie toņi var atšķirties no faktiskajiem toņiem (ir izvēlēti tuvākie RAL toņi).
Nominālais biezums | tnom | mm | 0,5 | 0,6 |
Biezums aprēķinam | tber | mm | 0,441 | 0,538 |
Svars | m | kg/m2 | 4,4 | 5,2 |
Deformācijas izturība | fty | N/mm2 | 250 | 250 |

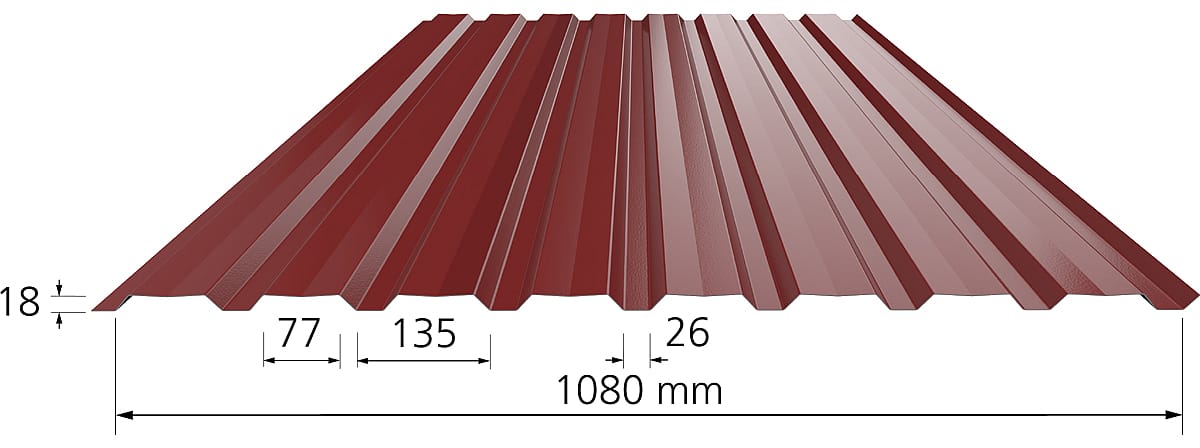

Augstums | mm | 18 | 18 | |
Seguma platums | mm | 1 060 | 1 060 | |
Min. garums | mm | 500 | 500 | |
Maks. garums | mm | 9 000 | 10 000 |
Profila dati (aprēķināti saskaņā ar Eurocode) | ||||
Balsta reakcija, aizmugurējais balsts | Rd | kN/m | 3,45 | 5,06 |
Balsta reakcija, 50 mm balsta platums | Rd | kN/m | 11,80 | 16,98 |
Balsta reakcija, 100 mm balsta platums | Rd | kN/m | 15,50 | 22,12 |
Savienojuma izturība pret bīdes deformāciju, savienošana | Vf | kN/m | 23,0 | 29,6 |
Savienojuma izturība pret bīdes deformāciju, profila mala | Vw | kN/m | 63,7 | 77,7 |
Savienojuma izturība pret bīdes deformāciju, kopējā | L2Vgd | kN/m | 18,1 | 24,4 |
Moments, pozitīvā spiediena iedarbība | Md | kNm/m | 0,422 | 0,561 |
Inerces moments, pozitīvā spiediena iedarbība | Idef | mm4/mm | 15,7 | 20,3 |
Moments, negatīvā spiediena iedarbība | Md | kNm/m | 0,452 | 0,583 |
Inerces moments, negatīvā spiediena iedarbība | Idef | mm4/mm | 21,2 | 27,1 |
Balts 9106
Gaiši pelēks 7035
Sudraba 9006
Grafīta 0087
Melns 9005
Smilšu 1015
Dzeltens 0453
Gaiši zaļš 6011
Zaļs 0510
Gaiši zils 5015
Zils 5010
Ķieģeļu 8004
Sarkans 0302
Ķiršu 3009
Brūns 8017
Tumši brūns 8717
New York sudraba
Dubai balts
Moscow pelēks
New York melns
Moscow sarkans
Dubai zils
Tokyo violets (hameleons)
-
Profilēto lokšņu stiprināšanas instrukcija
