Ekonomi

Jumta un fasādes segums

Šīs ir vienas no populārākajām mūsu piedāvātajām profilētajām loksnēm, kas tiek izmantotas gan kā jumta segums, gan sienu apdarei.

Borga lokšņu Ekonomi profils nav augsts, tomēr pielietojums ir plašs. Tās ir simetriskas, tāpēc plaši pielietojamas, jo to noturēšanai nav nepieciešamas sarežģītas konstrukcijas. Tām ir īpaša rieva ūdens novadīšanai, tāpēc lietus ūdens neplūst caur savienojumiem.

Lai nepieļautu kondensāta uzkrāšanos uz neapsiltinātu ēku griestiem, jumta seguma loksnes iekšpusi ieteicams pārklāt ar pretkondensāta plēvi DropStop.

Šis dakstiņu skārds ir izgatavots no pasivēta tērauda, ​​gruntēts, un tā virsma ir pārklāta ar poliestera P30, P50 vai MATT P30 (matētu) slāni.

Lokšņu biezums: 0,5 mm / 0,6 mm

Piezīme: interneta vietnē redzamie toņi var atšķirties no faktiskajiem toņiem (ir izvēlēti tuvākie RAL toņi).

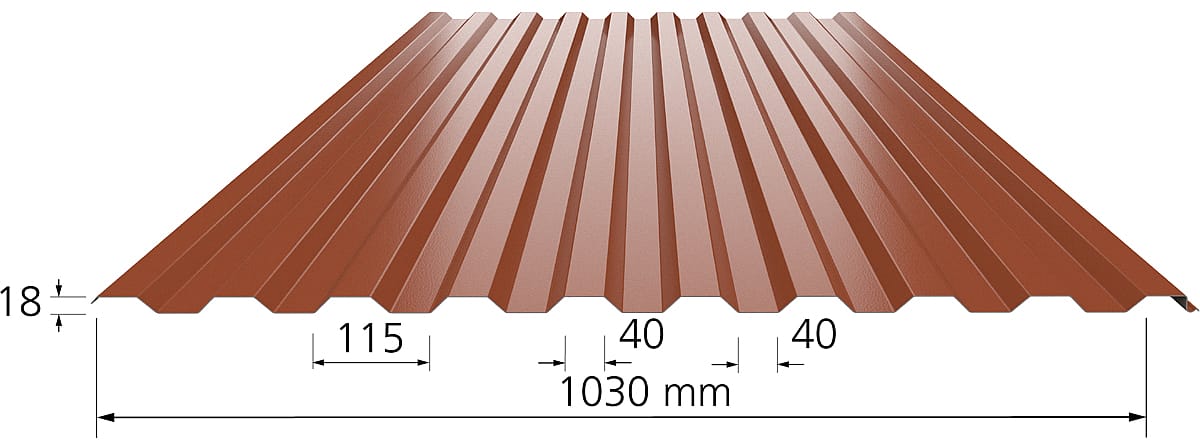

Profila dati

Stogo danga | Sienų danga | Borga Ekonomi

Nominālais biezums tnom mm 0,5 0,6
Biezums aprēķinam tber mm 0,441 0,538
Svars m kg/m2 4,5 5,3
Deformācijas izturība fty N/mm2 250 250
Augstums mm 18 18
Seguma platums mm 1 030 1 030
Min. garums mm 500 500
Maks. garums mm 9 000 10 000
Profila dati (aprēķināti saskaņā ar Eurocode)
Balsta reakcija, aizmugurējais balsts Rd kN/m 4,01 5,87
Balsta reakcija, 50 mm balsta platums Rd kN/m 13,70 19,72
Balsta reakcija, 100 mm balsta platums Rd kN/m 17,97 25,70
Savienojuma izturība pret bīdes deformāciju, savienošana Vf kN/m 63,7 77,7
Savienojuma izturība pret bīdes deformāciju, profila mala Vw kN/m 63,7 77,7
Savienojuma izturība pret bīdes deformāciju, kopējā L2Vgd kN/m 20,9 28,2
Moments, pozitīvā spiediena iedarbība Md kNm/m 0,545 0,735
Inerces moments, pozitīvā spiediena iedarbība Idef mm4/mm 22,3 29,2
Maksimālais attālums starp balstiem pie koncentrētas slodzes 1,2 kN P mm 700 1000
Piemērotība staigāšanai (c:c) tika aprēķināta, izmantojot 100 kg cilvēka svaru (m) 0,50 0,60
2 starpbalsti, jumta slīpums <14°, piestiprināts 0,43 0,54
>2 starpbalsti, jumta slīpums <14°, piestiprināts 0,51 0,64
2 starpbalsti, jumta slīpums <14°, nepiestiprināts 0,35 0,44
Toņu palete
Standarta toņi

Balts 9106

Gaiši pelēks 7035

Sudraba 9006

Grafīta 0087

Melns 9005

Smilšu 1015

Dzeltens 0453

Gaiši zaļš 6011

Zaļs 0510

Gaiši zils 5015

Zils 5010

Ķieģeļu 8004

Sarkans 0302

Ķiršu 3009

Tumši brūns 8717

Brūns 8017

Saistītie dokumenti
  • Profilēto lokšņu stiprināšanas instrukcija
