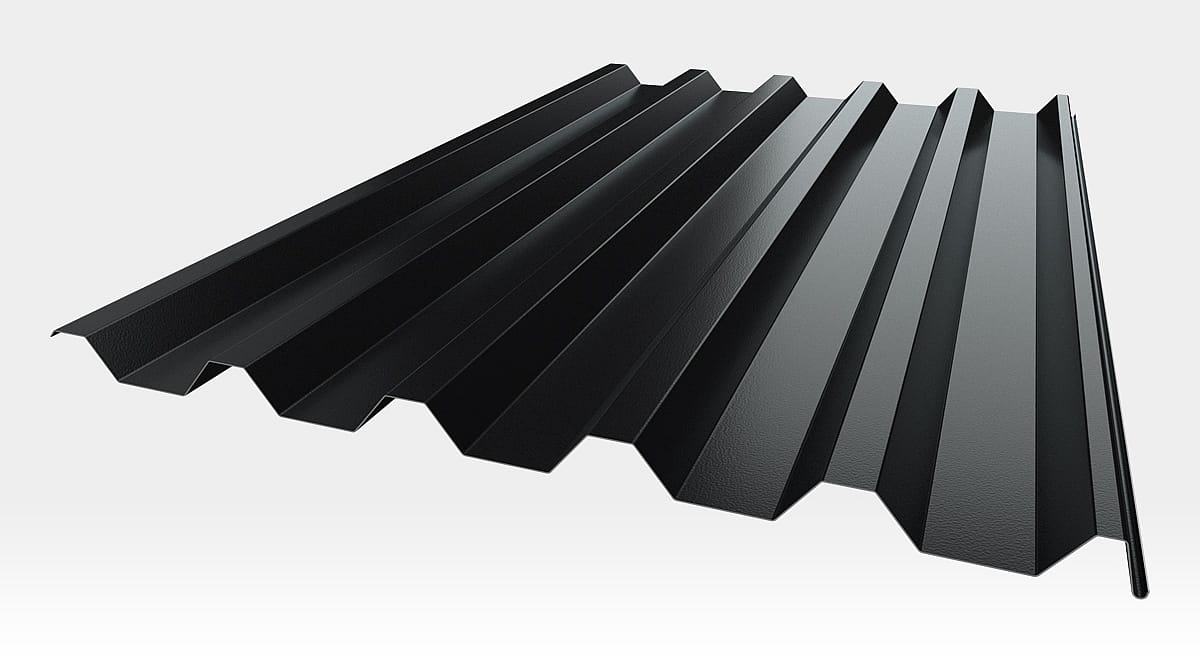

TR 45

Jumta segums

Izturīgs jumta profils, kad nepieciešams liels attālums starp latām.

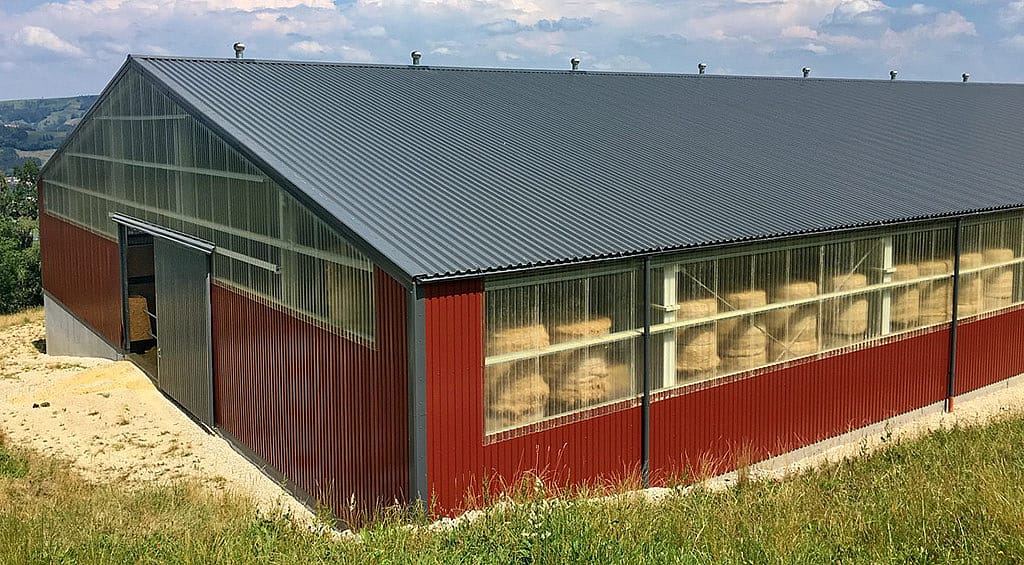

Borga TR 45 profilus parasti izmanto kā jumta segumu ražošanas un komerciālo tērauda konstrukciju būvēm ar plašu pārklājumu un ļoti lielu nestspēju. Augsta profila dēļ loksnes ir lieliski piemērotas tur, kur ir daudz sniega vai nepieciešama ļoti laba lietus ūdeņu novadīšana. Tām ir īpaša rieva ūdeņu novadīšanai, tāpēc lietus ūdeņi neplūst caur savienojumiem.

Lai nepieļautu kondensāta uzkrāšanos uz neapsiltinātu ēku griestiem, jumta seguma loksnes iekšpusi ieteicams pārklāt ar pretkondensāta plēvi DropStop.

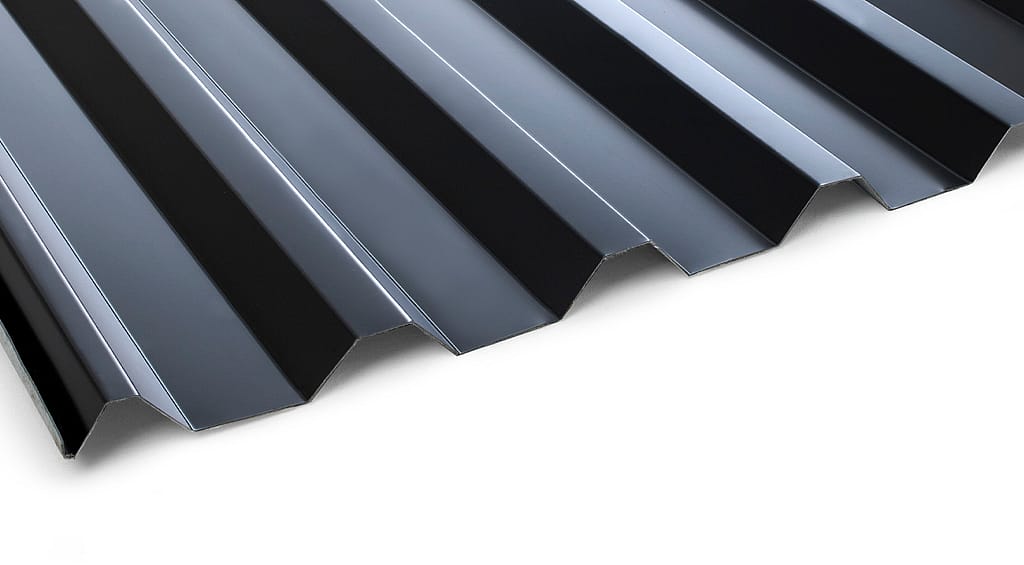

Šis dakstiņu skārds ir izgatavots no pasivēta tērauda, ​​gruntēts, un tā virsma ir pārklāta ar poliestera P30, P50 vai MATT P30 (matētu) slāni.

Lokšņu biezums: 0,5 mm / 0,6 mm / 0,7 mm.

Piezīme: interneta vietnē redzamie toņi var atšķirties no faktiskajiem toņiem (ir izvēlēti tuvākie RAL toņi).

Toņu palete
Standarta toņi

Balts 9106 (RAL 9003)

Gaiši pelēks 7035 (RAL 7035)

Sudraba 9006 (RAL 9006)

Grafīta 0087 (RAL 7011)

Melns 9005 (RAL 9005)

Smilšu 1015 (RAL 1015)

Dzeltens 0453 (RAL 1002)

Gaiši zaļš 6011 (RAL 6011)

Zaļs 0510 (RAL 6020)

Gaiši zils 5015 (RAL 5015)

Zils 5010 (RAL 5010)

Ķieģeļu 8004 (RAL 8004)

Sarkans 0302 (RAL 3011-3016)

Ķiršu (RAL 3009)

Tumši brūns 8717 (RAL 8019)

Brūns 8017 (RAL 8017)

Alucinks (ALZN)

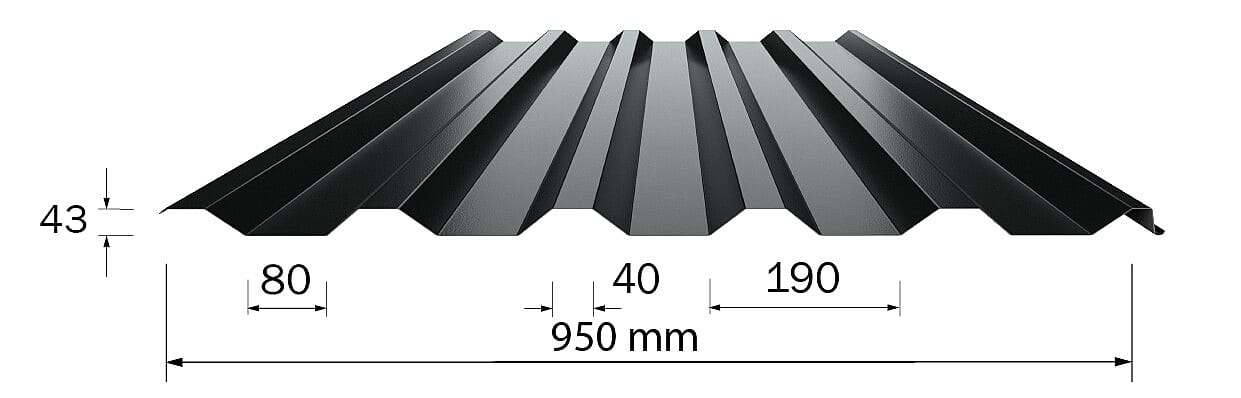

Profila dati

Nominālais biezums tnom mm 0,5 0,6
Biezums aprēķinam tber mm 0,441 0,538
Svars m kg/m2 4,9 5,8
Deformācijas izturība fty N/mm2 250 250
Augstums mm 43 43
Seguma platums mm 950 950
Min. garums mm 500 500
Maks. garum mm 12 000 12 000
Profila dati (aprēķināti saskaņā ar Eurocode)
Balsta reakcija, aizmugurējais balsts Rd kN/m 2,48 3,63
Balsta reakcija, 50 mm balsta platums Rd kN/m 8,47 12,20
Balsta reakcija, 100 mm balsta platums Rd kN/m 11,11 15,89
Savienojuma izturība pret bīdes deformāciju, savienošana Vf kN/m 15 27,2
Savienojuma izturība pret bīdes deformāciju, profila mala Vw kN/m 32,9 59,8
Savienojuma izturība pret bīdes deformāciju, kopējā L2Vgd kN/m 63,7 77,7
Moments, pozitīvā spiediena iedarbība Md kNm/m 1,130 1,592
Inerces moments, pozitīvā spiediena iedarbība Idef mm4/mm 126,7 169,8
Moments, negatīvā spiediena iedarbība Md kNm/m 1,043 1,442
Inerces moments, negatīvā spiediena iedarbība Idef mm4/mm 101,1 133,1
Maksimālais attālums starp balstiem pie koncentrētas slodzes 1,2 kN P mm 1000 1200
Piemērotība staigāšanai (c:c) tika aprēķināta, izmantojot 100 kg cilvēka svaru (m) 0,50 0,60
2 starpbalsti, jumta slīpums <14°, piestiprināts 1,18 1,61
>2 starpbalsti, jumta slīpums <14°, piestiprināts 1,40 1,91
2 starpbalsti, jumta slīpums <14°, nepiestiprināts 0,96 1,31
