Sienu segums

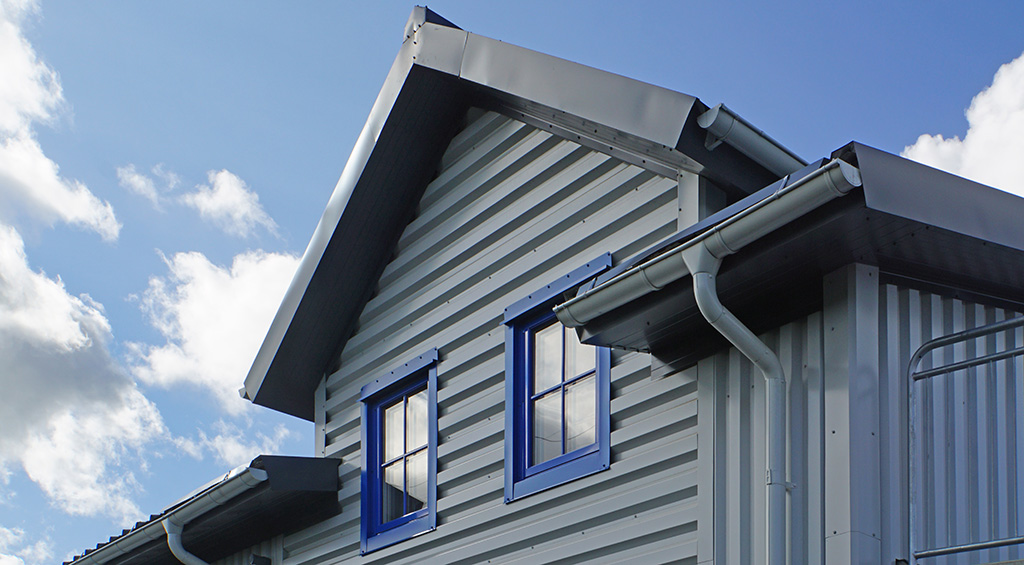

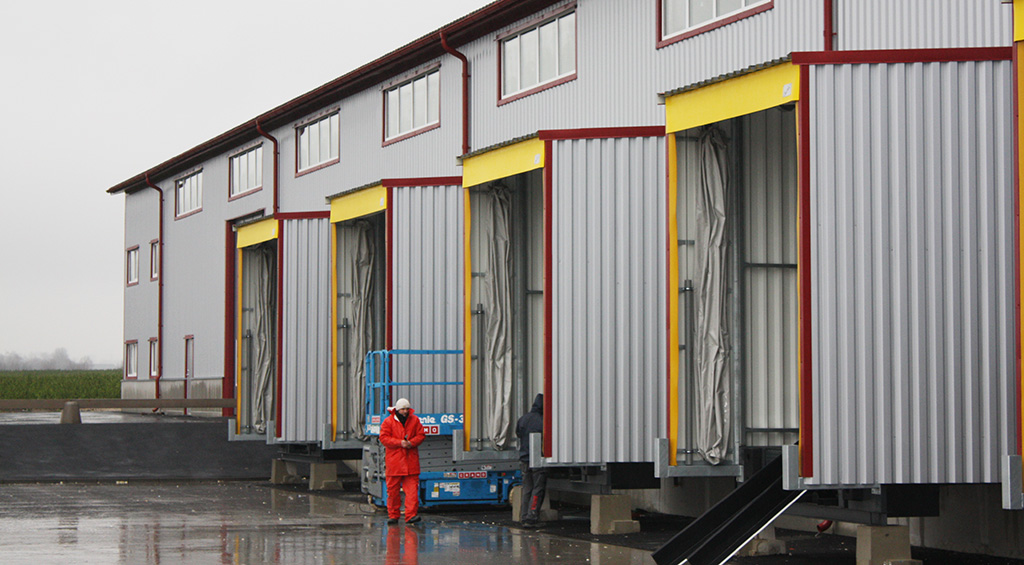

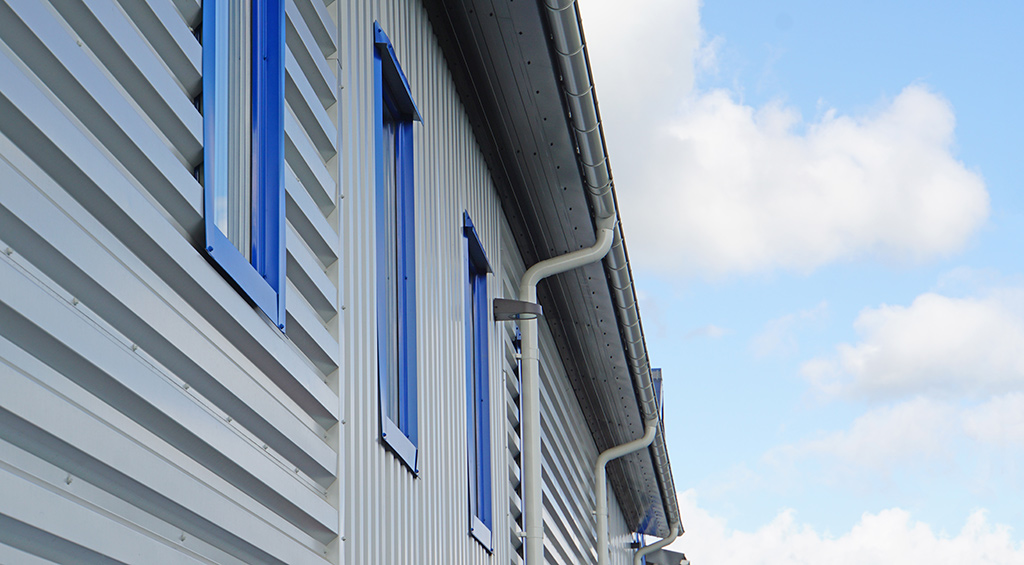

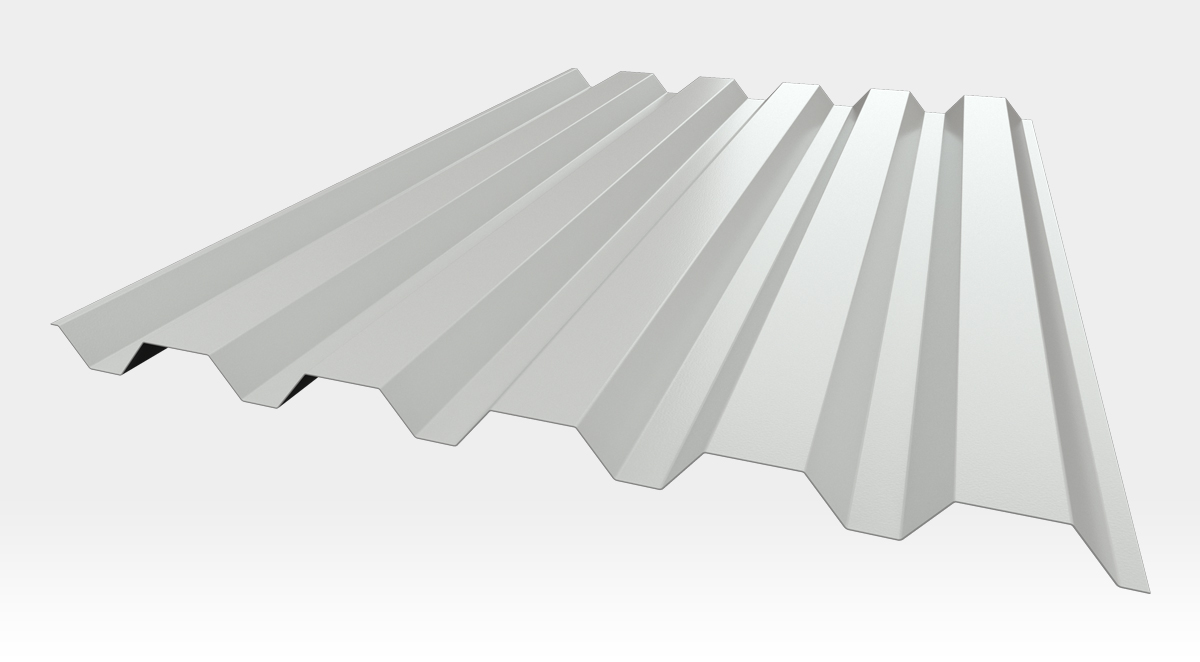

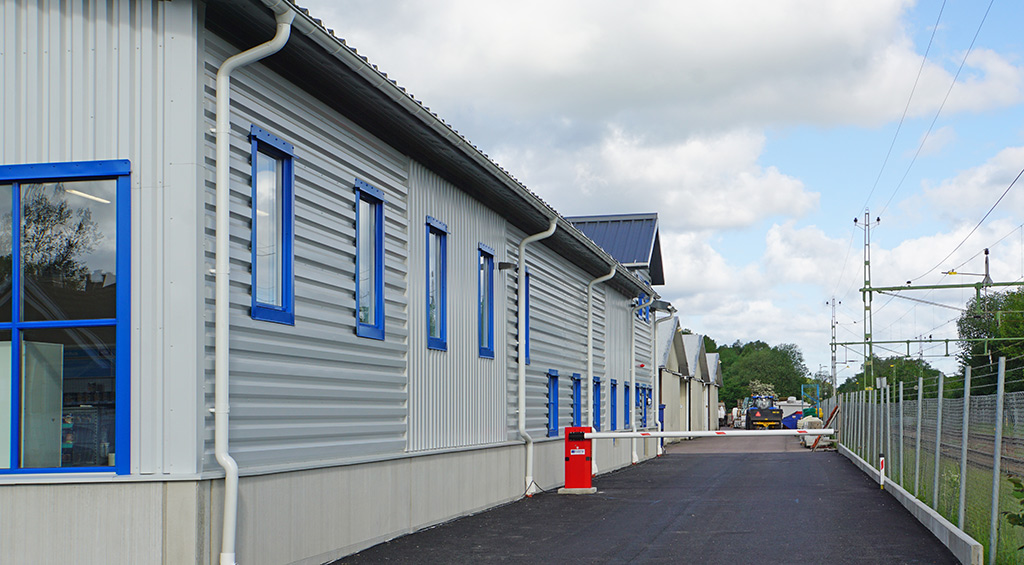

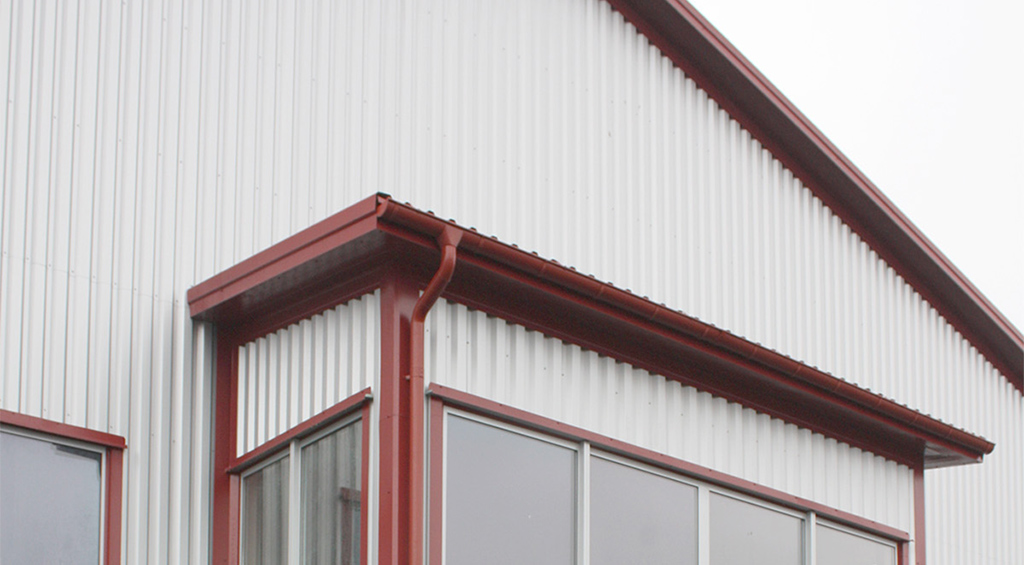

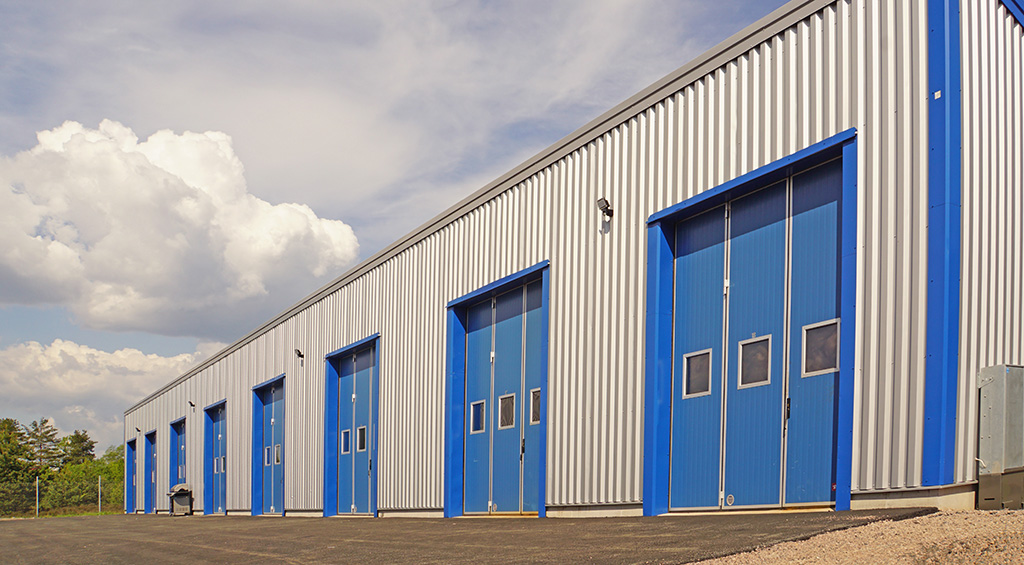

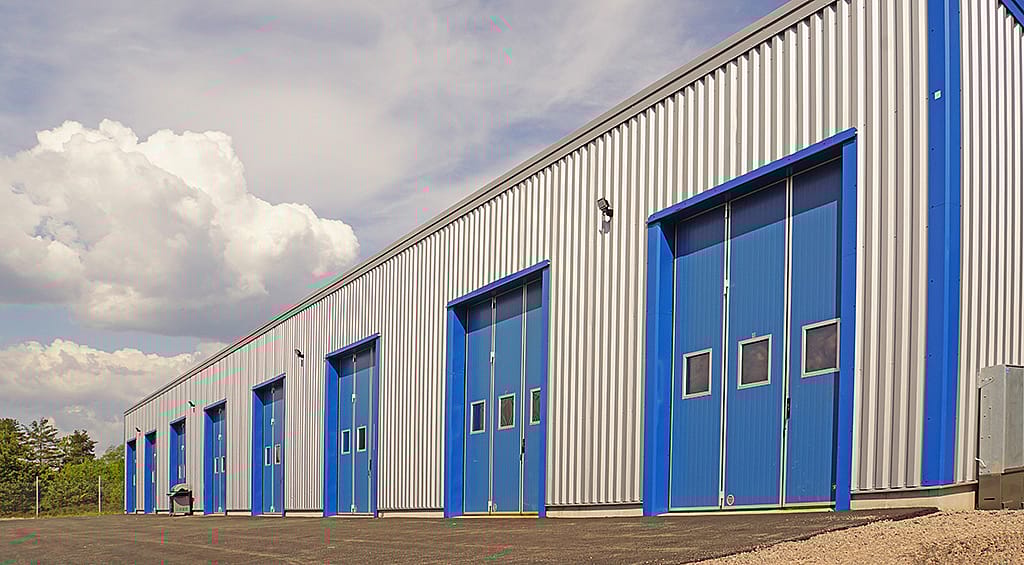

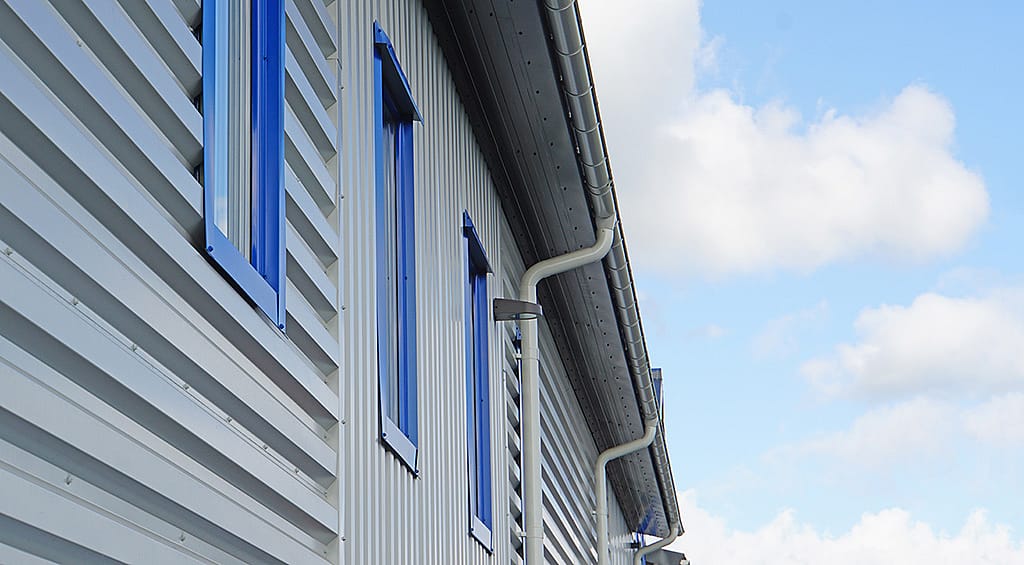

VP 45 ir izturīgs profils, kas īpaši piemērots, kad nepieciešams liels attālums starp balstiem. Borga VP 45 profilu parasti izmanto ražošanas un komerciālo tērauda konstrukciju būvju sienu apdarei. Tradicionāla, tomēr nedaudz uzlabota forma piešķirs fasādei pievilcīgumu. Augsta profila dēļ loksnes ir izturīgākas, tāpēc būs lieliski piemērotas tiem, kas meklē ekonomisku sienu apdari.
Loksnes ir izgatavotas no pasivēta tērauda,
Lokšņu biezums: 0,5 mm / 0,6 mm.
Piezīme: interneta vietnē redzamie toņi var atšķirties no faktiskajiem toņiem (ir izvēlēti tuvākie RAL toņi).
Nominālais biezums | tnom | mm | 0,5 | 0,6 |
Biezums aprēķinam | tber | mm | 0,441 | 0,538 |
Svars | m | kg/m2 | 4,9 | 5,8 |
Deformācijas izturība | fty | N/mm2 | 250 | 250 |

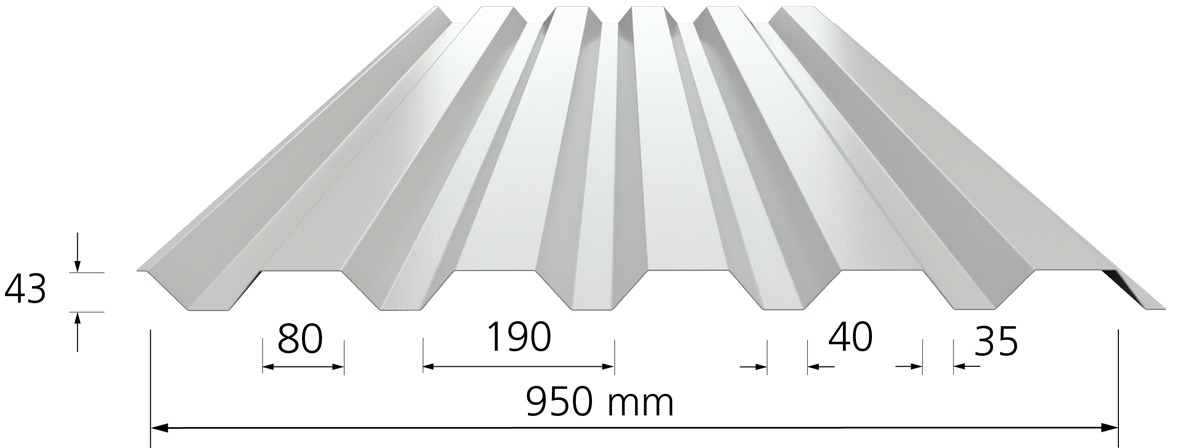

Augstums | mm | 43 | 43 | |
Seguma platums | mm | 950 | 950 | |
Min. garums | mm | 500 | 500 | |
Maks. garums | mm | 12 000 | 12 000 |
Profila dati (aprēķināti saskaņā ar Eurocode) | ||||
Balsta reakcija, aizmugurējais balsts | Rd | kN/m | 2,48 | 3,63 |
Balsta reakcija, 50 mm balsta platums | Rd | kN/m | 8,47 | 12,20 |
Balsta reakcija, 100 mm balsta platums | Rd | kN/m | 11,11 | 15,89 |
Savienojuma izturība pret bīdes deformāciju, savienošana | Vf | kN/m | 15 | 27,2 |
Savienojuma izturība pret bīdes deformāciju, profila mala | Vw | kN/m | 32,9 | 59,8 |
Savienojuma izturība pret bīdes deformāciju, kopējā | L2Vgd | kN/m | 63,7 | 77,7 |
Moments, pozitīvā spiediena iedarbība | Md | kNm/m | 1,043 | 1,442 |
Inerces moments, pozitīvā spiediena iedarbība | Idef | mm4/mm | 101,1 | 133,1 |
Moments, negatīvā spiediena iedarbība | Md | kNm/m | 1,13 | 1,592 |
Inerces moments, negatīvā spiediena iedarbība | Idef | mm4/mm | 126,7 | 169,8 |
Balts 9106 (RAL 9003)
Gaiši pelēks 7035 (RAL 7035)
Sudraba 9006 (RAL 9006)
Grafīta 0087 (RAL 7011)

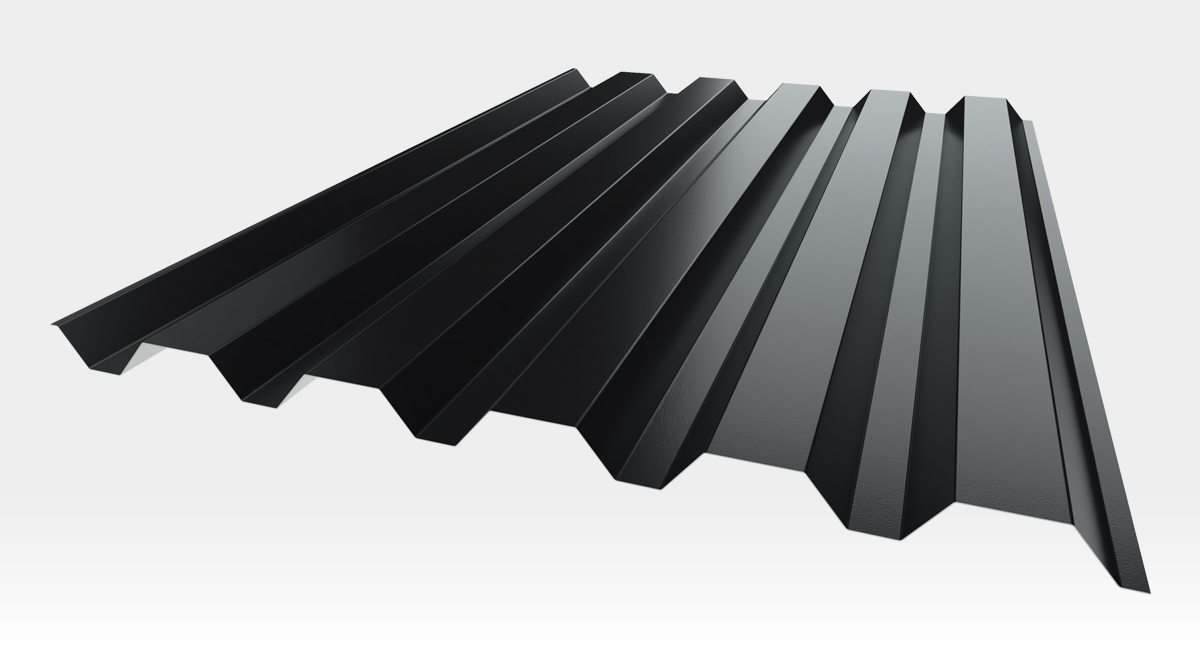

Melns 9005 (RAL 9005)
Smilšu 1015 (RAL 1015)
Dzeltens 0453 (RAL 1002)
Gaiši zaļš 6011 (RAL 6011)
Zaļs 0510 (RAL 6020)
Gaiši zils 5015 (RAL 5015)
Zils 5010 (RAL 5010)
Ķieģeļu 8004 (RAL 8004)
Sarkans 0302 (RAL 3011-3016)
Ķiršu (RAL 3009)
Tumši brūns 8717 (RAL 8019)
Brūns 8017 (RAL 8017)
Alucinks (ALZN)
New York sudraba
Dubai balts
Moscow pelēks
New York melns
Moscow sarkans
Dubai zils
Tokyo violets (hameleons)
-
Profilēto lokšņu stiprināšanas instrukcija
